mlibの使い方

• 概要
  • mlibとは
  • mlibの構成
• 準備
  • mlibに必要なライブラリのインストール
  • Sample.cppのコンパイルと実行
  • Sample.cppの解説

概要

mlibとは

mlibの構成

準備

mlibに必要なライブラリのインストール

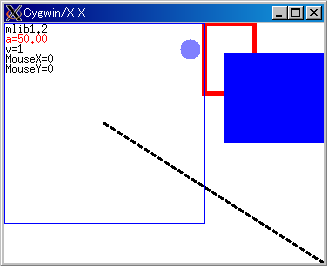

Sample.cppのコンパイルと実行

	make

	./sample

	./sample.exe

	mlib1.2
	a=50.0
	v=1
	MouseY=0
	MouseX=0

Sample.cppの解説

#include "mlib.h"

// ウィンドウサイズを設定する
const int W=320;
const int H=240;

int main(int argc,char* argv[]){
	singleton pdis;	// Display
	CWindow win(W,H);			// Window
	CPixmap pix(win,W,H);		// Pixmap
	XEvent ev;					// Event
	CGC gck("black");			// GraphicContext 黒のペン
	CGC gcw("white");			// GraphicContext 白のペン
	CGC gcr("red");				// GraphicContext 赤のペン
	CGC gcb("blue");			// GraphicContext 青のペン
	CGC gcc(127,127,255);		// GraphicContext 青っぽい色のペン
	CActPrm prm;				// Param

	singleton pdis;

	CWindow win(W,H);

	CPixmap pix(win,W,H);

	XEvent ev;

	CGC gck("black");
	CGC gcw("white");
	CGC gcr("red");
	CGC gcb("blue");
	CGC gcc(127,127,255);

	CActPrm prm;

	bool endflag=false;

	/* 変数a,bはサンプルです */
	double a=50;

	/* vは青円が移動する速度です */
	int v=1;

	/* 青円を描く位置と、移動方向 */
	int x=0,y=0,addx=1,addy=1;

	/* マウスのX座標,Y座標 */
	int mousex=0,mousey=0;

	bool endflag=false;

	double a=50;
	int v=1;
	int x=0,y=0,addx=1,addy=1;
	int mousex=0,mousey=0;

	/* ペンの設定 */
	/* gck(黒のペン)は鎖線 */
	gck.SetLineStyle(LineOnOffDash);
	/* 線の太さが3 */
	gck.SetLineWidth(3);
	/* 線の終端が半円 */
	gck.SetCapStyle(CapRound);

	/* gcr(赤のペン)は線の太さが5 */
	gcr.SetLineWidth(5);

	gck.SetLineStyle(LineOnOffDash);

	gck.SetLineWidth(3);

	gck.SetCapStyle(CapRound);

	gcr.SetLineWidth(5);

	/*--------------------------------------------*/
	/*ここで表示するパラメータを設定してください。*/
	/*--------------------------------------------*/

	/* テキストデータを表示。プログラム実行中の編集は不可能。 */
	/* 表示したい文字列を指定するだけです。 */
	prm.Add(new CPrmText("mlib1.2"));

	/* double型のデータを表示。プログラム実行中に編集可能。 */
	/* 次の項目を指定してください。(表示の仕方(printfと同じ文法),表示する値へのポインタ,変化させる幅,変化の下限,変化の上限) */
	prm.Add(new CPrmT("a=%1.2lf",&a, 0.1,0,100));

	/* int型のデータを表示。プログラム実行中に編集可能。 */
	/* 指定する項目はdoubleの場合と同じです。 */
	prm.Add(new CPrmT("v=%d", &v, 1,0,10));

	/* int型のデータを表示。プログラム実行中の編集は不可能。 */
	prm.Add(new CPrmT("MouseX=%d", &mousex, CONST));
	prm.Add(new CPrmT("MouseY=%d", &mousey, CONST));

	win.SelectInput(ExposureMask|ButtonPressMask|KeyReleaseMask|ButtonMotionMask|ButtonReleaseMask);

	while(!endflag){
		pix.FillRectangle(gcw,0,0,W,H);
		if(pdis->CheckEvent(&ev)){	// Check Event

	win.SelectInput(ExposureMask|ButtonPressMask|KeyReleaseMask|ButtonMotionMask|ButtonReleaseMask);

	while(!endflag){

		pix.FillRectangle(gcw,0,0,W,H);

		if(pdis->CheckEvent(&ev)){	// Check Event

			switch(ev.type){
			case ButtonPress:		// If mouse button clicked
				switch(ev.xbutton.button){
				case 1:
					/*----------------------------------------------------*/
					/*ここに左クリックされたときの動作を記述してください。*/
					/*----------------------------------------------------*/
					break;
				case 2:
					/*----------------------------------------------------------*/
					/*ここにホイールクリックされたときの動作を記述してください。*/
					/*----------------------------------------------------------*/
					break;
				case 3:
					/*----------------------------------------------------*/
					/*ここに右クリックされたときの動作を記述してください。*/
					/*----------------------------------------------------*/
					endflag=true;	// 右クリックで終了
					break;
				case 4:
					/*--------------------------------------------------------*/
					/*ここにホイールが上に回された時の動作を記述してください。*/
					/*--------------------------------------------------------*/
					break;
				case 5:
					/*--------------------------------------------------------*/
					/*ここにホイールが下に回された時の動作を記述してください。*/
					/*--------------------------------------------------------*/
					break;
				}
				break;
			case KeyRelease:
				prm.Control(pdis->LookupString(&ev));
				break;
			case MotionNotify:
				/*--------------------------------------------------------*/
				/*ここにマウスがドラッグされた時の動作を記述してください。*/
				/*--------------------------------------------------------*/
				mousex=ev.xbutton.x;
				mousey=ev.xbutton.y;
				/* gck(黒のペン)でマウスの位置に直径30の円を描画します */
				pix.DrawCircle(gck,mousex-15,mousey-15,30);
				break;
			}
		}

		usleep(1);


		/*---------------------------------------------*/
		/*ここにpixに対する描画命令を記述してください。*/
		/*---------------------------------------------*/

		/* gck(黒のペン)で(0,0)から(W,H)まで線を描画します */
		pix.DrawLine(gck,100,100,W,H);

		/* gcr(赤のペン)で(200,0)に幅50,高さ70の長方形を描画します */
		pix.DrawRectangle(gcr,200,0,50,70);

		/* gcb(青のペン)で(220,30)に幅150,高さ90の長方形を描画し、塗りつぶします */
		pix.FillRectangle(gcb,220,30,150,90);

		/* gcb(青のペン)で(0,0)に幅200,高さ200の長方形を描画し、塗りつぶします */
		pix.DrawRectangle(gcb,0,0,200,200);

		/* gcc(青っぽいペン)で(x,y)に直径20の円を描画し、塗りつぶします */
		pix.FillCircle(gcc,x,y,20);

		/* 円の描画位置を更新 */
		x+=addx*v;y+=addy*v;
		if(x>W-20 || x<0)addx=-addx;
		if(y>H-20 || y<0)addy=-addy;

		prm.Show(pix);
		pix.CopyArea(win, gcw, 0, 0, W, H, 0, 0 );
	}
	return(0);
}

		pix.CopyArea(win, gcw, 0, 0, W, H, 0, 0 );
